扒渣机液压系统原理：

液压操纵系统主要由液压泵、五联液控多路换向阀，四联液控多路换向阀、手动换向阀、手动先导阀、脚踏先导阀、散热器、油箱等液压元件组成。液压原理图见（图五）。

双联柱塞泵两主泵提供行走、装碴和运碴抬槽所需中高压，辅泵提供先导控制所需低压（4MPa）。本机的三个工作机构（包括行走、装碴、运碴）是可以独立工作的，且装碴和运碴可以同时工作；但如需行走时必须停止装碴和运碴机构。工作机构的工作与停止转换是靠手动换向阀控制先导阀所需低压的通断实现的。

系统采用了一组五连多路换向阀和一组四连多路换向阀组合，当各阀芯均处于中位时压力油通过卸荷阀流回油箱。工作油口除大臂下降和后槽下降油路外均带有过载阀，在负载突然变化时能迅速溢流，以保护系统构件和管路安全。另外这种过载阀在油马达制动情况下，能起到补油作用。为了防止大臂下降速度过快，在大臂油缸无杆腔油路、抬槽油缸无杆腔油路、回转油缸上装有单向节流阀。

所有工作机构全部采用先导控制，两个手动先导阀控制装碴机构，一个双踏板脚踏先导阀控制行走机构。

 作为国内***的矿山机械生产企业，四鑫公司积极实行“***次、精生产”的方式，从提高生产效率和绿色环保两个方面入手，率先在行业中推出了节能高效的扒渣机系列产品，得到了市场的普遍认可与客户的广泛好评。

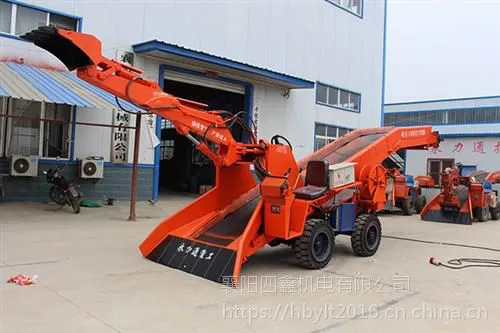

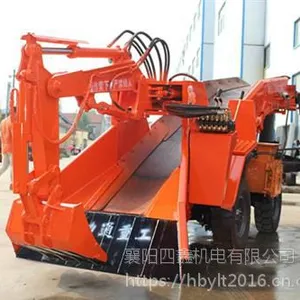

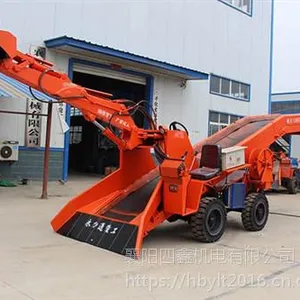

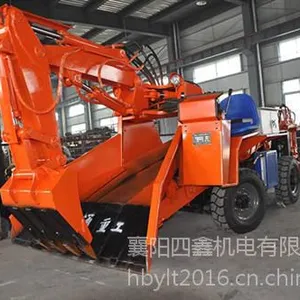

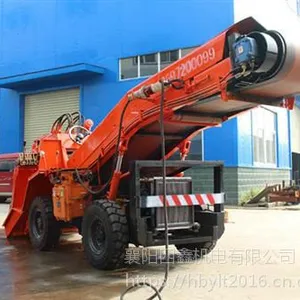

　ZWY-80型扒渣机是永力通机械第四代***，效率与销量均居同类产品***。复杂工况，重型宽臂，适合矿质较大的原煤/煤矸石，硬质原土、小型石料/石子、比重较大的湿沙、湿煤等物料。广泛应用于非煤矿、煤矿、露天矿、采石场、引水洞、水电站等场所。

　　ZWY-80型的设计理念是通过高效率，低能耗，成为客户使用成本***的80型轮式扒渣机，为客户创造价值;致力于使ZWY-80型实现更为广泛的作业范围，一机多用，为客户创造更多利润;致力打造行业***过关的扒渣机，实现故障率行业***，为客户提供最长的有效工作时间。

　　ZWY-80型扒渣机具备节能、可靠、舒适、方便的全方位特点。采用宽幅电机，节能高效，按12小时/天，365天/年， 0.1度/小时， 1元/度，年省2.4万元。 故障率行业***;结构件可靠性高;旧机残值高，流通性广。维护保养更加人性化，快捷方便;加装防护罩，站在地上即可进行维护保养

扒渣机使用环境条件；

a)  断面为2.2×2.2至4.5×4.5米的巷道；

b)  岩石的普氏硬度f小于等于12，块度小于等于500mm，松散密度不大于1.8t/m3；

c)  海拔高度≤1000m。海拔1000m以上高原环境需进行特殊设计；

d)  巷道环境为-5℃～+40℃，相对湿度≤90%（温度为25℃时）；

e) 电压极限偏差为±5%，交流频率极限偏差为±1%；

f) 巷道坡度≤10°。
